Vöru kynning

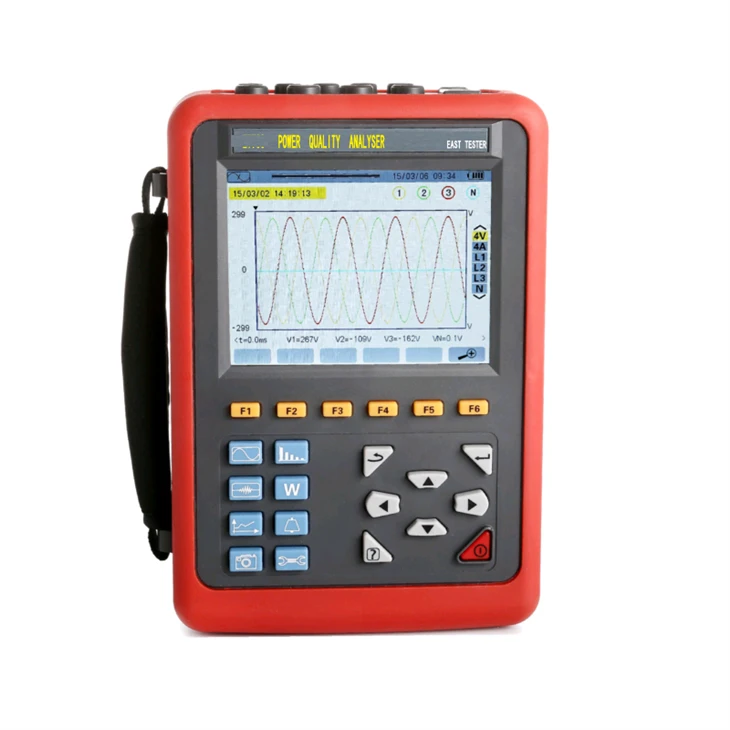

SMG7000B 3- fasa Power Quality Analyzer kynnir:

Kraftgæðagreiningartæki, einnig þekktur sem greindur þriggja fasa kraftgæðagreiningartæki eða fjölhæfur greiningaraðili, sem framkvæmir samtímis aðgerðir harmonísks greiningaraðila, fasa volt-Amster Meter og rafmagns breytu prófunaraðila . Það á við raforkuiðnaðinn, jarðefnafræðilegar, Metallurgy, Railway, Mining Enterprises, Scureify Research Instittion Deildir . hentar sérstaklega fyrir alhliða greiningu og greiningu á allri spennu, straumi, aflhraða, krafti, harmonískum og fasa rafstærðum .

SMG7000B Power Quality Analyzer samþykkir DSP + ARM tvöfalda örgjörva arkitektúr, DSP er notað við gagnaöflun og vinnslu reiknirits, handleggurinn er notaður við samskiptareglur og vinnslu manna-vélarinnar; Analog merkjakaup er með 2 stykki af AD7655 ADI Company . upplausn fyrir AD7655 er 16 bitar, og það er 4- rás samstilltur sýnatöku . sem hæsta sýnatökuhraði getur ekki misst af neinum umbreytingum, til að tryggja að nákvæmni rásarinnar og upplýsingatækni, og myndi ekki missa af neinum umbreyttum breytingum, til að tryggja að nákvæmni, geti verið tilgreind, getur upplýsingar um það, og geta ekki gert það að verkum að nákvæmni, og upplýsingar um það, og það myndi ekki Greina tímabundna bylgjuform sem hækkar og lækkar harkalegur og bylgjuformi tafarlaus truflun; DSP vinnutíðni er yfir 200 MHz, til að geta haft tímanlega eftirlit með rafmagnsnetinu og stillt sýnatöku tíðnina til að átta sig á samstillingu afl tíðni og sýnatöku tíðni; Með því að nota 5.6 - tommu LCD litaskjá, upplausn af 640 punktum x 480 punkta, með mismunandi skjámun á milli færibreytanna, bylgjulögunar, vektor skýringarmynd, harmonískt hlutfall getur notandinn verið skilvirkari og innbyggt flassminni getur geymt 60 hópa skrapsskemmdir á sama tíma, 150 hópar sem eru innbyggðir með því Tímabundin spennu/núverandi bylgjuform og 12800 hópar viðvörunarlistar .} upphaf núverandi uppgötvunarlíkans geta stöðugt náð upphafsstraumsbylgjulöguninni fyrir 100 s . innbyggt 2 GB minniskort til að geyma þróunarferilinn, Svipaðar upptöku af 20 breytum (geta valið í samræmi við 300 Gögn fyrir einu sinni fimm sekúndur, TREND CORMET geta verið geymdir fyrir 300 dagar .

Vörubreytu

Áhrif þáttur	Prófaratriði	Grunnástand	Vinnandi ástand
Umhverfishitastig	Allar breytur	(23 ± 2) gráðu	-10 gráðu ~ 40 gráðu
Hlutfallslegur rakastig	Allar breytur	40%~ 60%	<80%
Fasa-til-hlutlaus spenna	Allar breytur	(100±1%)V	1.0V~ 1000V
Fas-til-fasa spennu	Satt RMS fasa-til-fasa spennu	(200±1%)V	1.0V~ 2000V
Núverandi	Satt RMS núverandi	(5±1%)A	10mA ~ 1000a
Nettíðni	Allar breytur	50Hz ± 0,1Hz	40Hz ~ 70Hz
Fasaskipti	Virkur kraftur og virk orka	Cosφ =1	Cosφ: 0,2 ~ 1.0
Fasaskipti	Viðbragðsafl og viðbrögð	Sinφ =1	Sinφ: 0,2 ~ 1.0
Harmonískt	Allar breytur	<0.1%	0.0%~ 100%
Spenna ójafnvægi	Allar breytur	<10%	0.0%~ 100%
Vinnuspenna tækis	Allar breytur	DC9,8V ± 0,1V	DC9.5V ~ 10,5V
Ytri rafsvið, segulsvið	Allar breytur	Ætti að forðast
Prófastöðu	Mældar tengdar breytur straumsins	Prófaði vírinn í miðju klemmunnar .

Aflgjafa	Endurhlaðanlegt litíumjónar rafhlöðupakki 9 . 6V, afritunarhleðslutæki.
Rafhlöðuvísir	Rafhlöðutáknið sýnir varpaða orku . Þegar spenna er of lág, lokast það sjálfkrafa eftir 1 mínútu .
Orkunotkun	Núverandi neysla venjulegs prófs 490 Ma, stöðugt í 8 klukkustundir .
Sýningarstilling	LCD litaskjár, 640DOTS × 480DOTS, 5 . 6 tommur, skjá lén: 116mm × 88mm.
Stærð klemmu	008B lítill skarpur straumsprengja: 7,5 mm × 13mm; 040B Circle CLAMP CLAMP: 35mm × 40mm; 068b Circle Current Clamp: 68mm × 68mm .
Tækivíddir	L × W × H: 240mm × 170mm × 68 mm .
Fjöldi rásar	4U/4I.
Fas-til-fasa spennu	1.0V~2000V.
Fasa-til-hlutlaus spenna	1.0V~1000V.
Núverandi	008b núverandi klemmur: 10mA ~ 10.0a; 040b straum klemmu: 0,10a ~ 100a; 068b núverandi klemmur: 1.0a ~ 1000a; Valfrjáls straumspennari: Tæki inntak núverandi 1mA ~ 500ma .
Tíðni	40Hz ~ 70Hz .
Breytur rafmagns	W, VA, var, PF, DPF, Cosφ, Tanφ .
Orkubreytur	Wh, varh, vah .
Harmonískt	Panta 0 ~ 50.
Algjört samhljóða röskun	Panta 0 ~ 50, hver áfangi .
Sérfræðingsstilling	Já .
Fjöldi tímabundinna gagna	150 Sets .
Spenna flökt	Já .
Byrja núverandi stillingu	Já, 100 sekúndur .
3 stig ójafnvægis	Já .
Skrá	300 dagar (samtímis upptaka 20 breytur, skráðu eitt stig á 5 sekúndna fresti) .
Min/Max skráð gildi	Mæling á hámarks- og lágmarksgildum á tímabili .
Vekjaraklukka	40 mismunandi gerðir af færibreytum, 12.800 setur viðvörunarskrár .
Hámarki	Já .
PHASOR skýringarmynd	Sjálfkrafa .
Getu skyndimynda	60.
Matseðill	Enska/kínverska .
Samskipti	USB .
Sjálfvirk slökkt	Þegar viðvörunarherferð er hafin eða leit að tímabundnum, inrush straumstörfum eða þróun upptöku er í bið eða í vinnslu er tækinu ekki sjálfkrafa slökkt .
Sjálfvirk slökkt	Í öðrum prófunarstillingu, 15 mínútum án ásláttar, sjálfvirk lokun eftir skjót 1 mínútu .
Bakljós aðgerð	Já, hentugur til notkunar á nóttunni og dimmur staður .
Þyngd	Gestgjafi: 1 . 6 kg (með rafhlöðu).
	008B lítill skarpur straumsprengja: 170g × 4;
	040B Circle Current Clamp: 190g × 4;
	068B Circle Current Clamp: 510G × 4;
	Prófa vír og rafmagns millistykki: 900g;
	Heildarþyngd: Um það bil 7 . 8kg (með umbúðum).
Lengd spennuprófsvír	3m.
Lengd núverandi skynjara vír	2m.
Vinnuhitastigog rakastig	-10 gráðu ~ 40 gráðu; undir 80%RH .
Geymsluhitastig og rakastig	-10 gráðu ~ 60 gráðu; undir 70%RH .
Inntaksviðnám	Inntaksviðnám prófunarspennu: 1mΩ .
Standast spennu	Þolið 3700V/50Hz sinusoidal AC spennu í 1 mínútu milli raflögn tækisins og skel .
Einangrun	Milli raflögn og skel meiri en eða jafnt og 10mΩ .
Uppbygging	Tvöföld einangrun, með einangrunar titringsþéttu slíðri .
Örugglega reglur	IEC 61010 1000 v Cat III / 600V CAT IV, IEC 61010-031, IEC61326, mengunargráðu: 2.

Mæling	Svið	Sýna upplausn	Hámarksskekkjan á bilinu viðmiðunarinnar
Tíðni	40Hz ~ 70Hz	0,01Hz	± (0,03) Hz
Satt RMS fas-til-hlutlaus spennu	1.0V~ 1000V	Min upplausn 0,1V	± (0,5%+5 DGT)
Satt RMS fasa-til-fasa spennu	1.0V~ 2000V	Min upplausn 0,1V	± (0,5%+5 DGT)
DC spenna	1.0V~ 1000V	Min upplausn 0,1V	± (1,0%+5 dgt)
Satt RMS núverandi	10mA ~ 1000a	Min upplausn 1mA	± (0,5%+5 DGT)
Hámarki áfanga-til-hlutlausrar spennu	1.0V~ 1414V	Min upplausn 0,1V	± (1,0%+5 dgt)
Hámarks spennu til fasa	1.0V~ 2828V	Min upplausn 0,1V	± (1,0%+5 dgt)
Núverandi hámark	10mA ~ 1414a	Min upplausn 1mA	± (1,0%+5 dgt)
Hámarksþátt	1.00~ 3.99	0.01	± (1%+2 dgt)
Hámarksþátt	4.00~ 9.99	0.01	± (5%+2 dgt)
Virkur kraftur	0.000 W ~ 9999.9kW	Min upplausn 0,001W	± (1%+3 dgt) Cosφ meiri en eða jafnt og 0,8
Virkur kraftur	0.000 W ~ 9999.9kW	Min upplausn 0,001W	± (1,5%+10 DGT) 0,2 minna en eða jafnt og cosφ<0.8
Viðbragðsafl, inductive eða rafrýmd	0.000 var ~ 9999.9kvar	Min upplausn 0,001var	± (1%+3 dgt) Sinφ meiri en eða jafnt og 0,5
Viðbragðsafl, inductive eða rafrýmd	0.000 var ~ 9999.9kvar	Min upplausn 0,001var	± (1,5%+10 DGT) 0,2 minna en eða jafnt Sinφ<0.5
Augljós kraftur	0.000 va ~ 9999.9kva	Min upplausn 0,001VA	± (1%+3 dgt)
Kraftstuðull	-1.000~ 1.000	0.001	± (1,5%+3 DGT) Cosφ meiri en eða jafnt og 0,5
Kraftstuðull	-1.000~ 1.000	0.001	± (1,5%+10 DGT) 0,2 minna en eða jafnt og cosφ<0.5
Virk orka	0.000 wh ~ 9999,9mWst	Min upplausn 0,001Wh	± (1%+3 dgt) Cosφ meiri en eða jafnt og 0,8
Virk orka	0.000 wh ~ 9999,9mWst	Min upplausn 0,001Wh	± (1,5%+10 DGT) 0,2 minna en eða jafnt og cosφ<0.8
Viðbrögð orka, inductive eða rafrýmd	0.000 varh ~ 9999.9mvarh	Min upplausn 0,001Varh	± (1%+3 dgt) Sinφ meiri en eða jafnt og 0,5
Viðbrögð orka, inductive eða rafrýmd	0.000 varh ~ 9999.9mvarh	Min upplausn 0,001Varh	± (1,5%+10 DGT) 0,2 minna en eða jafnt Sinφ<0.5
Papparent orka	0.000 vah ~ 9999.9mvah	Min upplausn 0,001Vah	± (1%+3 dgt)
Fasahorn	-179 gráðu ~ 180 gráðu	1 gráðu	± (2 gráðu)
Tanβ (VA meiri en eða jafnt og 50VA)	-32.76~ 32.76	Min upplausn 0,001	φ: ± (1 gráðu)
Fasaskipti aflstuðla (DPF)	-1.000~ 1.000	0.001	φ: ± (1 gráðu)
Harmonískt hlutfall (Pantaðu 1 til 50) (Vrms>50V)	0.0%~ 99.9%	0.1%	± (1%+5 dgt)
Harmonísk horn (Vrms>50V)	-179 gráðu ~ 180 gráðu	1 gráðu	± (3 gráðu) Harmonics of Order 1 til 25
Harmonísk horn (Vrms>50V)	-179 gráðu ~ 180 gráðu	1 gráðu	± (10 gráðu) Harmonics of Order 26 til 50
Algjört harmonic hlutfall (Thd eða thd-f) minna en eða jafnt og 50	0.0%~ 99.9%	0.1%	± (1%+5 dgt)
Röskunarstuðull (Df eða thd-r) minna en eða jafnt og 50	0.0%~ 99.9%	0.1%	± (1%+10 dgt)
Transformer K Factor	1.00~ 99.99	0.01	±(5%)
3 stig ójafnvægis	0.0%~ 100%	0.1%	±(1%)

Vörueiginleiki og notkun

1. bylgjuform rauntíma skjá (4 rásar spennu/4 rásir núverandi) .

2. satt rms gildi spennu og strauma .

3. DC íhlutir spennu .

4. hámarksstraumur og spennugildi .

5. Lágmark og hámarks hálfhrings RMS straumur og spennugildi .

6. Phasor skýringarmynd skjár .

7. Mæling á hverju harmonic upp að röð 50.

8. Súlurit sýna harmonísk hlutföll núverandi og spennu hvers áfanga .

9. heildar harmonísk röskun (THD) .

10. virkur, viðbrögð, augljós kraftur, eftir fasa og uppsöfnuðum .

11. virkur, viðbrögð, augljós orka, eftir fasa og uppsöfnuðum .

12. Transformer K Factor .

13. kraftþættir (PF) og tilfærsluþættir (DPF eða Cosφ) .

14. skammtímaspennu (PST) .

15. þriggja fasa ójafnvægi (straumur og spenna) .

Aukabúnaður

Nei .	Tilnefning	Magn
1	Tæki gestgjafi .	1
2	Tækjapoki .	1
3	Núverandi skynjarar .	12 (3 tegundir)
4	Prófa vír .	5 (gulur, grænn, rauður, blár, svartur)
5	Krókódílklippur .	5
6	Prófunarrannsókn .	5
7	Sérstakur rafmagns millistykki .	1
8	USB dagsetningarsnúra .	1
9	Hugbúnaður CD .	1
10	Litíum rafhlöðupakki .	1 (innbyggt í hljóðfærið)
11	2GB minni .	1 (stinga í tækið)
12	Handbók, ábyrgðarkort, vottun .	1

Algengar spurningar

1. Afhending:Hröð afhending og sveigjanlegur flutningsmáti
2. Greiðsla:Veldu greiðsluskilmála og greiðsluaðferð sem er þægileg
3. Söluþjónusta:{Sig
4. Ábyrgðartímabil:Allar vélargæði ábyrgðir eins árs tækniaðstoð fyrir þig . á netinu viðbrögð við tæknilegum vandamálum viðskiptavina .

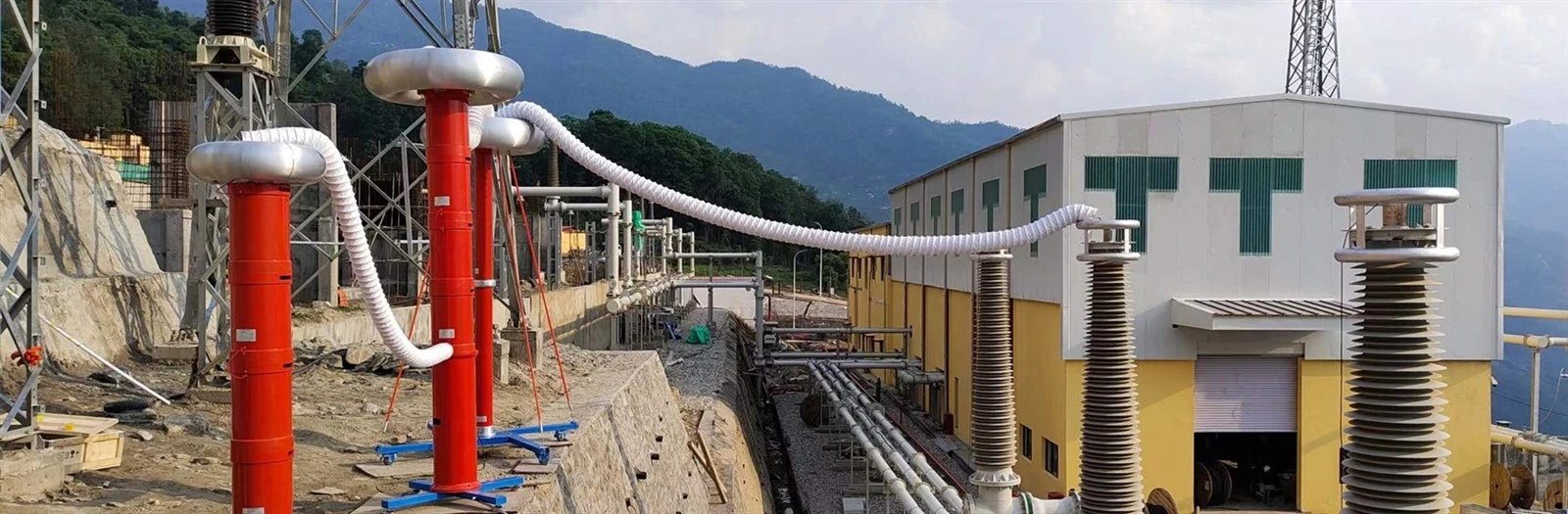

Á þjónustu á staðnum
